Круглый вибрационный грохот для угольных электростанций и химических заводов. Противозасоряющийся сито. Быстросменный экран. Низкие эксплуатационные расходы.

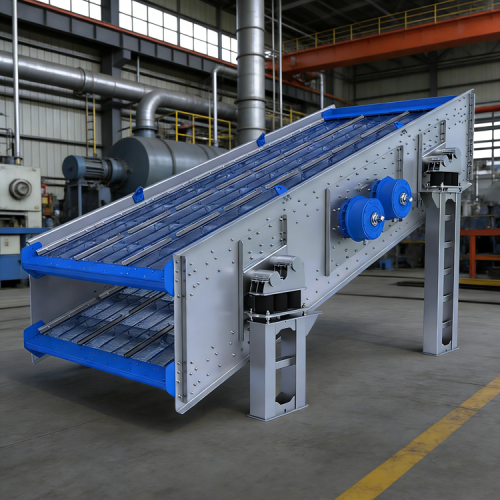

Высокоэффективный вибрационный грохот для зарубежных проектов по добыче и агрегатам Инженерное обслуживание под ключ

Обзор оборудования

Высокоэффективное вибрационное сито представляет собой многоступенчатое сортировочное и классификационное оборудование для комплексных промышленных линий, включая горнодобывающую и перерабатывающую промышленность, производство песка и заполнителей, подготовку угля и электроэнергетику, химическую и цементную промышленность. Он имеет конструкцию с круговой или линейной траекторией, с полным спектром, охватывающим одно- и трехслойные поверхности сит, и производительностью от 15 до 900 тонн в час. Он используется для точной классификации, сортировки и обезвоживания материалов, а также является этапом сортировки керна на различных производственных линиях дробления и производства песка.

Основные характеристики оборудования

Полный спектр и большая пропускная способность. Полный спектр моделей от DL1YK1236 до DL3YKZ3080 охватывает ширину сит от 1200 до 3000 мм, одно-, двух- и трехслойные поверхности сит (опционально), максимальный размер загрузки 300 мм и производительность от 15 до 900 тонн в час во всем диапазоне. Точный выбор доступен для всего: от небольших проектов до крупных промышленных баз.

Двухтраекторная высокоточная классификация. Круговые или линейные траектории выбираются в зависимости от характеристик материала. Амплитуда от 6 до 8 мм, частота от 1500 до 1800 об/мин и наклон установки от 15 до 24 градусов регулируются. Эффективность разделения превышает 95% благодаря точной классификации частиц по размеру.

Быстросменные сетчатые сетки с высокой влажностью и защитой от блокировки. Полиуретановое покрытие из ПУ и сетчатые сетки из нержавеющей стали в сочетании с высокочастотной вибрацией предотвращают засорение липких материалов с высокой влажностью и содержанием влаги до 10%. Модульные сетчатые сетки позволяют осуществлять быструю замену без использования инструментов в течение 15 минут, сокращая время обслуживания на 40 % по сравнению с традиционным оборудованием.

Тяжелая нагрузка, длительный срок службы, низкий уровень шума. Высокопрочная сталь с усиленными двутавровыми балками поперечинами, конструкция ситового короба с болтовым соединением исключает точки сварного напряжения, продлевая срок службы на 30%. Вибровозбудители JF для тяжелых условий эксплуатации с герметичными подшипниками, смазываемыми консистентной смазкой, и резиновыми композитными пружинами, поглощающими удары, снижают нагрузку на фундамент на 50 %, при этом уровень шума не превышает 85 дБ.

Энергосберегающее интеллектуальное управление с возможностью расширения. Оптимизированный привод и конструкция с низким сопротивлением вибрации экономят от 20 до 25 % энергии, при этом ежегодные затраты на техническое обслуживание на 50 % ниже, чем у конкурентов, а срок службы ключевых компонентов превышает 10 000 часов. Опциональное регулирование скорости с переменной частотой, пылезащитные чехлы, ультразвуковая защита от засорения и дистанционный мониторинг поддерживают модернизацию и расширение производственной линии.

на.

Сценарии применения

Горное дело, переработка полезных ископаемых и нерудное производство: Классификация железной руды, медной руды, золотой руды и других руд, многоступенчатая классификация щебня и песка в соответствии с международными градационными стандартами.

Подготовка угля и энергетика: Классификация угля и удаление примесей на угольных электростанциях и обогатительных фабриках.

Переработка строительных отходов: разделение бетона, кирпича и грунтовых материалов с получением переработанных заполнителей для повторного использования в новых проектах.

Химическая обработка, обработка цемента, песка и гравия: сортировка удобрений, цементного сырья и готовой продукции, обезвоживание и обесшламление природного и искусственного песка, с особыми преимуществами для легко засоряющихся материалов с высокой влажностью.

Ход процесса

Индивидуальный процесс полной сортировки и классификации линий выглядит следующим образом.

Материал равномерно распределяется по поверхности сита с помощью подающего оборудования. Короб сита под действием вибровозбудителя вибрирует по заданной траектории, разрыхляя и расслаивая слой материала. Мелкие частицы быстро перемещаются ко дну слоя материала и проходят через отверстия сита, при этом захваченные частицы выбрасываются во избежание засорения. Разгрузочное отверстие каждого слоя выдает готовую продукцию с частицами разного размера. Негабаритный материал сита возвращается в дробилки по замкнутому циклу или отправляется на следующую стадию процесса, образуя стабильный многоступенчатый процесс сортировки.

Особенности индивидуальной настройки включают в себя: количество ситовых слоев и размеры отверстий (от 5 до 80 мм), определяемые в соответствии с гранулометрическим составом материала и спецификациями готовой продукции. Противозасорные сетки из полиуретана выбираются для липких материалов с высокой влажностью и могут оснащаться дополнительными ультразвуковыми системами против засорения. Решения с линейной траекторией и низкой амплитудой выбираются для точной классификации мелкодисперсного порошка. Серия DL3YKZ с регулируемой частотой и дистанционным мониторингом выбрана для проектов с высокой производительностью и большой нагрузкой, обеспечивая централизованное интеллектуальное управление.

Объем услуг

Схема дизайна. Решения по процессу сортировки и выбору оборудования предоставляются в соответствии с характеристиками материала, целевой градацией и производительностью, а также с компоновочными чертежами и условиями сопряжения фундаментов.

Производство оборудования. Стандартизированное производство полного спектра, ключевые компоненты, включая возбудители, пружины и сетчатые сетки, строго проверяются перед поставкой. Пылезащитные крышки и интерфейсы автоматизации могут быть настроены по индивидуальному заказу.

Монтаж и ввод в эксплуатацию. Профессиональные группы обеспечивают установку возбудителя на месте, ввод в эксплуатацию и пробную эксплуатацию. Перед доставкой проводятся испытания под полной нагрузкой, а также проводится обучение операторов.

Поручение эксплуатации и технического обслуживания. Глобальная сеть запасных частей обеспечивает быструю поставку сит, подшипников и двигателей. Предоставляются регулярные проверки, дистанционная диагностика и полная расширенная гарантия на машину.

Кейсы проекта

Проект сортировки нерудных материалов при реконструкции аэропорта и порта острова Святой Елены: проект реконструкции инфраструктуры острова в Южной Атлантике с двухслойной классификацией известнякового щебня, производительность DL2YKZ2460 составляет примерно 150 тонн в час. Отзывы клиентов: стабильная классификация, форма и градация частиц соответствуют британским стандартам, ситовой корпус с болтовым креплением не дает усталостного растрескивания после длительной эксплуатации.

Проект по просеиванию подачи коммерческого бетона в Ангилье: Проект по использованию прибрежного песка и гравия на карибском острове с высокой влажностью, легко засоряющийся, с однослойным быстросменным ситом DL1YK1236, обеспечивающим производительность примерно 80 тонн в час. Отзывы клиентов: отсутствие засорения влажных материалов с содержанием влаги 10%, быстросменная сетка за 15 минут, что значительно сокращает время простоя при обслуживании.

Проект сортировки горнодобывающей промышленности и инфраструктуры Экваториальной Гвинеи: проект трехслойной классификации крупной линии горнодобывающей промышленности в Западной Африке, где машина DL3YKZ3080 достигает производительности примерно 500 тонн в час. Отзывы клиентов: резиновые композитные пружины обеспечили значительное гашение вибраций при минимальном воздействии на фундамент, а дистанционный мониторинг, интегрированный с центральным управлением горнодобывающей зоны, позволил обеспечить централизованное управление несколькими линиями.

Часто задаваемые вопросы

1. Могут ли материалы с высокой влажностью (до 10%) вызывать частое засорение экрана?

Высокоэффективное вибрационное сито имеет конструкцию с защитой от засорения, высокой влажностью, полиуретановым покрытием и сетками из нержавеющей стали в сочетании с высокочастотной вибрационной силой, которая непрерывно выбрасывает захваченные частицы, предотвращая засорение липких материалов с содержанием влаги до 10%. Для сверхмелких сценариев с высокой влажностью доступны дополнительные ультразвуковые системы защиты от засорения, подходящие для переработки строительных отходов и прибрежных условий с высокой влажностью песка и гравия.

2. Как выбрать модель, если производительность составляет от десятков тонн до почти тысячи тонн в час?

Выбор основан на требованиях к мощности и градации из всего спектра. Для небольших и средних проектов выберите однослойный DL1YK1236 или двухслойный DL2YKZ2460. Для больших промышленных баз выберите трехслойную поверхность большого экрана DL3YKZ3070 или DL3YKZ3080. В сочетании с отверстиями сита от 5 до 80 мм и круговыми или линейными траекториями, настроенными в соответствии с характеристиками материала, предоставляются решения «под ключ».

редактируется за один шаг.

3. Высоки ли затраты на эксплуатацию и техническое обслуживание?

Конструкция с длительным сроком службы, рассчитанная на тяжелые нагрузки, имеет болтовую конструкцию без сварных напряжений, герметичные подшипники JF с консистентной смазкой, требующие минимального обслуживания, модульные сита с быстрой заменой за 15 минут, ежегодные затраты на техническое обслуживание примерно на 50 % ниже, чем у традиционного оборудования, срок службы ключевых компонентов превышает 10 000 часов, а также энергосберегающий привод, снижающий энергопотребление на 20–25 %, что обеспечивает явные долгосрочные преимущества в эксплуатационных расходах.

Получите свое решение

Высокоэффективное вибрационное сито, полный спектр двойной траектории интеллектуального выбора: одна система охватывает систему просеивания от 15 до 900 тонн в час, двойная траектория регулируется для точной классификации, защита от засорения при высокой влажности для беспроблемного обслуживания, малошумная защита окружающей среды для экономичной работы. Мы предоставляем полный комплекс услуг по проектированию схемы, изготовлению оборудования, монтажу и пуско-наладке, а также эксплуатации и техническому обслуживанию. Добро пожаловать, чтобы узнать ваше эксклюзивное решение и предложение по процессу проверки.
