Модульная щековая дробилка салазочного типа. Первичное дробление твердых пород, гранита, базальта, железной руды. Карьер. Решение EPCO.

Рабочий процесс: модульное первичное дробление твердых пород

Этап 1 — Точная подача

Наклоненная под углом 11° дека вибрационного питателя DLZGC с эксцентриковым блоком, управляемым вибрацией, дозирует необработанный гранит, базальт или железную руду (кусками до 1 м) в приемную щековую дробилку DLEV — привинченная крышка шлака предотвращает застревание влажного или глиносодержащего сырья.

Этап 2 — Высокопрочное щековое дробление

V-образная глубокая камера дробилки DLEV сочетает в себе оптимизированный угол захвата, ход и скорость маховика, что позволяет максимально увеличить число циклов дробления в минуту для получения более мелкого первичного продукта с минимальным превышением размера. Гидравлическая регулировка CSS с двойным клином обеспечивает точную настройку разгрузки под нагрузкой; автоматическая смазка защищает подшипники при круглосуточной работе, 7 дней в неделю.

Этап 3 — Транспортировка выгрузки

Дробленый материал поступает на встроенный ленточный конвейер, настроенный на заводе по высоте и углу наклона для подачи непосредственно во вторичную конусную дробилку, отбойник или мобильную сортировочную установку.

Этап 4 — Быстрое переселение

Шасси салазочного типа буксируется в целости (короткие перемещения до 500 м) или разбирается на модули и перевозится грузовиком (дальние расстояния). Никаких бетонных фундаментов, сносов и строительных отходов — производство возобновляется в течение 1–2 дней. Содержание услуги: Поддержка «под ключ» EPCO на протяжении всего жизненного цикла

Zhongyu Dingli предоставляет комплексные услуги EPCO (проектирование, закупки, строительство, эксплуатация) «под ключ» для каждой модульной щековой дробилки салазочного типа.

Благодаря более чем 2000 производственным линиям, развернутым у более чем 10 000 клиентов по всему миру, более 140 запатентованным технологиям (25 патентов на изобретения, 104 патента на полезные модели) и проверенной возможности быстрого развертывания в течение 58 дней, Zhongyu Dingli гарантирует, что каждая модульная щековая дробилка салазочного типа обеспечивает производительность и надежность, необходимые для основной операции дробления.

Проектные случаи и данные

Пример 1: Индия — гранитный карьер в Карнатаке для производства заполнителей для метрополитена Бангалора

Поставщик заполнителя из Бангалора выиграл контракт на поставку железнодорожного балласта и заполнителя для бетона для расширения третьей фазы метрополитена Бангалора. Для проекта потребовалось 2,1 миллиона тонн гранитного заполнителя в течение 18 месяцев, но карьер представлял собой новое место без существующей инфраструктуры.

• Производительность: 450 т/ч первичного дробления гранита (прочность на сжатие 280 МПа).
• Развертывание: 17 дней от поставки оборудования до полного производства — по сравнению с примерно 50+ днями для обычного щекового завода по производству бетонных фундаментов.
• Экономия на общестроительных расходах: сокращение затрат на строительство бетонного фундамента, опалубку и время выдержки примерно на 85 000 долларов США.
• Результат: 2,1 млн тонн переработано за 15 месяцев — на три месяца раньше срока контракта на поставку.
• Переезд: завод отбуксировали на 800 м к новому уступу карьера, когда первоначальный забой был исчерпан — производство возобновилось через 36 часов.

«Мы выиграли этот контракт на строительство метро по цене, потому что предложение нашего конкурента включало стационарную дробильную установку, на которую потребовалось 60 дней строительных работ, прежде чем была получена первая тонна камня. Наша салазочная установка Zhongyu Dingli дробила в течение трех недель после прибытия. Концепция отсутствия фундамента не является маркетинговым заявлением — она действительно меняет экономику временных карьерных работ».

Пример 2: Вьетнам — первичное дробление железорудного рудника Лаокай

Добыча железной руды в провинции Лаокай на севере Вьетнама потребовала первичного дробления в устье шахты, где карьер ежегодно углублялся на 15–20 метров. Стационарную дробилку с бетонным фундаментом необходимо будет сносить и реконструировать каждые 18–24 месяца по мере расширения ямы.

• Производительность: 600 т/ч первичного дробления железной руды (310 МПа)
• Развертывание: Модульная установка салазочного типа, развернутая на уплотненной гравийной подушке – без бетона.
• Отчет о переезде: завод полностью развинчен, перевезен на грузовике на 2,1 км к новому месту карьера и повторно установлен за 4 дня — завершено три раза за 5 лет
• Время безотказной работы: механическая готовность 98,3% в течение 36 месяцев непрерывной работы.
• Производительность: переработано 4,8 млн тонн железной руды за 3 года.

«До этого завода мы заливали новый бетонный фундамент каждый раз при перемещении карьера — каждый раз это стоило нам 6 недель простоя производства и 120 000 долларов США на строительные работы. Модульный завод салазочного типа окупается только за счет экономии на фундаменте, а непрерывность производства означает, что мы получаем ценность руды, которую мы ранее теряли во время остановок при переезде».

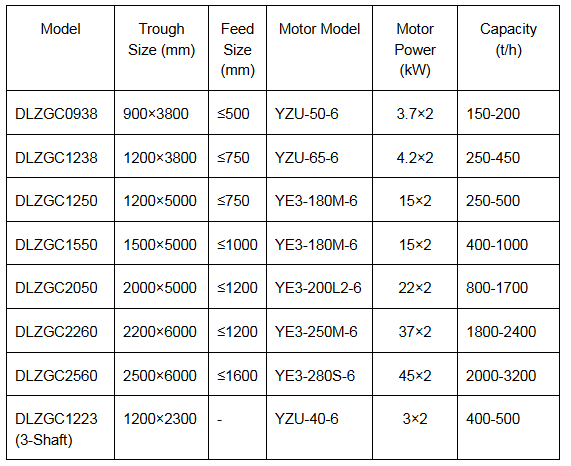

Параметры вибрационного питателя серии DLZGC

Щековая дробилка серии DLEV: высокопрочный стержень первичного дробления

Гидравлическая конструкция с двойным клином обеспечивает быструю, точную и безопасную регулировку разгрузочного отверстия. Автоматическая количественная смазка упрощает ежедневное обслуживание. Эластичная амортизация поглощает пиковые нагрузки, защищая фундамент и продлевая срок службы оборудования.

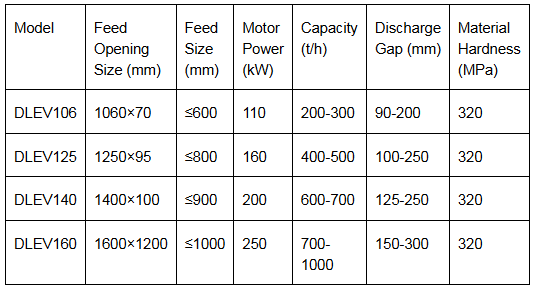

Параметры щековой дробилки серии DLEV

Часто задаваемые вопросы

Вопрос 1: Чем модульная щековая дробилка салазочного типа, готовая к первичному дроблению твердых пород, отличается от традиционной щековой дробилки с бетонным фундаментом по скорости развертывания и общей стоимости?

Ответ: Разница структурная и экономическая. Традиционная станция щековой дробилки с фиксированной рамой требует проектирования бетонного фундамента, земляных работ, опалубки, установки арматуры, заливки бетона и 14–21 дня выдержки перед установкой оборудования — обычно всего 45–60 дней до первого производства. Модульная установка салазочного типа исключает все бетонные работы: стальные модули заводской сборки скрепляются болтами на уплотненном гравии или земляной подушке, обеспечивая полную производительность в течение 15–20 дней с момента прибытия оборудования. Помимо экономии времени, постоянную экономию дает возможность избежать затрат на гражданское строительство (обычно 60 000–120 000 долларов США в зависимости от условий на месте). И что особенно важно, когда карьер продвигается вперед или проект завершается, салазочную установку буксируют или разбирают для повторного использования, а бетонный фундамент стационарной станции становится отходом при сносе.

Q2: Что делает станцию ​​щековой дробилки со стальной конструкцией, гранитно-базальтовую, железную руду, подходящей для первичного дробления высокой твердости по сравнению с мобильными гусеничными щековыми дробилками?

Ответ: Мобильные гусеничные щековые дробилки занимают важную нишу, но сталкиваются с двумя неотъемлемыми ограничениями при непрерывном первичном дроблении твердых пород: (1) гусеничные ходовые части испытывают ускоренный износ на острых, абразивных грунтах карьера, при этом затраты на замену гусеничной рамы и катков становятся значительными при годовой производительности более 300 000 тонн; (2) удельная мощность самоходной гусеничной установки ограничивает максимальный размер щековой дробилки, ограничивая производительность для горных пород с давлением более 300 МПа. В модульной станции салазочного типа используется стационарное стальное шасси без движущихся компонентов ходовой части — несущая конструкция спроектирована исключительно для обеспечения разрушающих усилий, а не мобильности. Это позволяет использовать более крупные щековые дробилки DLEV с более высокой инерцией маховика и усилием дробления, достигая производительности 800–1000 тонн в час на базальте с давлением 300 МПа, тогда как производительность гусеничного агрегата с эквивалентной транспортной массой будет ограничена примерно 400 тонн в час. Шасси салазок обеспечивает мобильность без ущерба для разрушительной силы.

Вопрос 3: Что включает в себя услуга epco по модульной щековой дробилке салазочного типа с интегрированным питателем первичного дробления, от первоначальной оценки объекта до долгосрочной эксплуатации?

О: Услуги EPCO комплексно охватывают четыре этапа. Проектирование начинается с бесплатного испытания на твердость породы (до 320 МПа), анализа распределения сырья по крупности и проектирования модульной компоновки установки — подбора правильного размера камеры щековой дробилки DLEV и мощности питателя DLZGC для вашего конкретного материала. Отдел закупок поставляет стальные модули заводской сборки с горячеоцинкованной защитой от коррозии, предварительно собранные и проверенные на качество перед отправкой. Компания Construction развертывает завод на месте посредством сборки на болтах — без бетона, без сварки — с профессиональной калибровкой CSS, настройкой питателя и вводом материала в эксплуатацию с полной загрузкой. Operation обеспечивает круглосуточную удаленную поддержку, доставку запасных частей по всему миру, программы планового технического обслуживания и 18-месячную гарантию на всю машину. Если вам нужен готовый контур первичного дробления для нового карьера или передвижное решение для горнодобывающих работ с выдвижным карьером, структура EPCO гарантирует, что установка будет спроектирована, поставлена ​​и поддержана как полноценная производственная система, а не просто набор оборудования.

Модульная щековая дробилка со стальной конструкцией салазок Zhongyu Dingli обеспечивает то, чего не может обеспечить ни одна стационарная дробильная станция: первичное дробление твердых пород производительностью 150–1000 тонн в час, отсутствие строительных работ и 15-дневное развертывание — со свободой перемещения в любое время, когда этого потребует ваша операция.

Свяжитесь с нами сегодня, чтобы получить индивидуальную модульную щековую дробилку салазок, разработанную для вашего конкретного типа породы, целевой мощности и условий площадки.
