Обзор оборудования

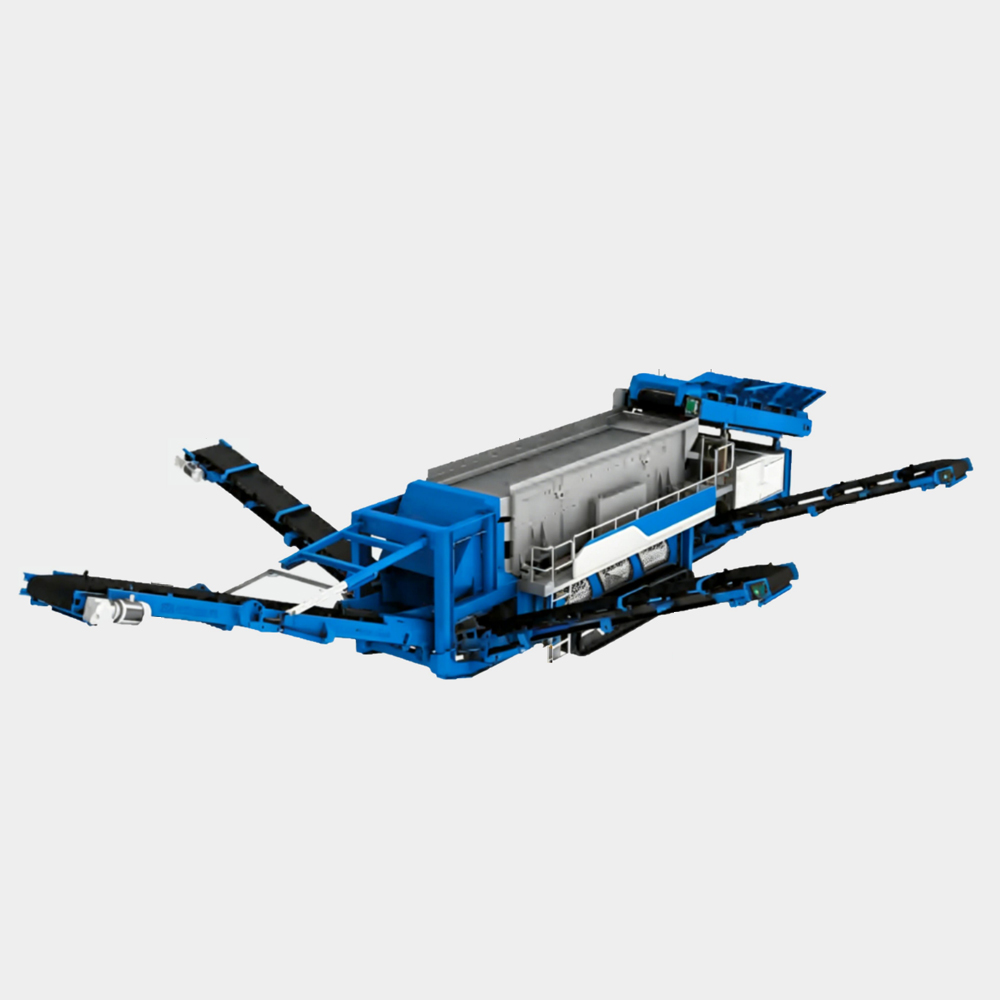

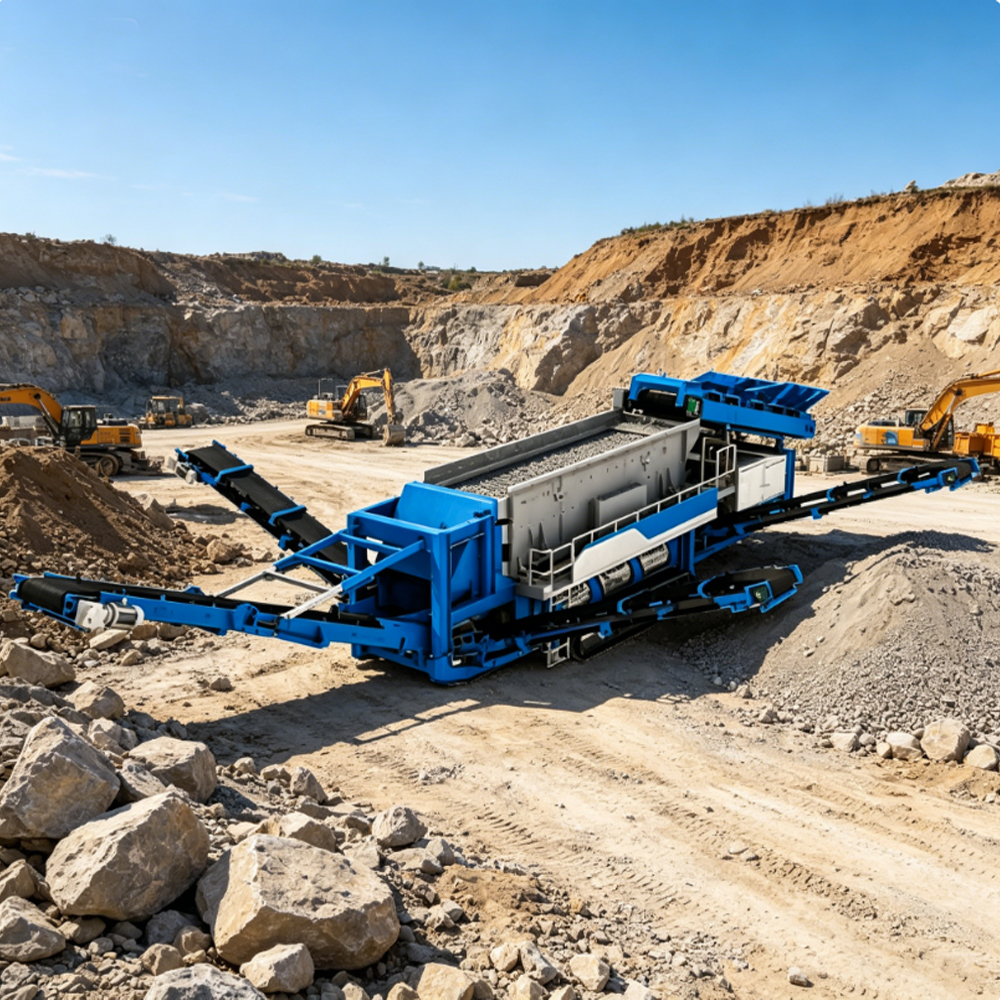

Гусеничная горизонтальная сортировочная станция Zhongyu Dingli — это передовое мобильное решение для сортировки, которое переопределяет высокоэффективную классификацию материалов благодаря своей запатентованной технологии трехосной эллиптической вибрации. В отличие от обычных одноосных круглых сит или двухосных линейных сит, эта станция сочетает в себе преимущества обоих — регулируемую амплитуду до 19 мм с синхронизированным возбуждением по всем трем осям — для достижения непревзойденной производительности просеивания материалов средней и мелкой фракции и общеизвестно сложного липкого сырья, такого как выветренные породы Гоби.

Основные характеристики оборудования

Трехосевая эллиптическая вибрация: запатентованный трехосный привод создает эллиптическую траекторию, которая объединяет наслоение материала при круговой вибрации с точностью транспортировки при линейной вибрации, устраняя мертвые зоны, предотвращая потери на расслоение и превосходя одноосные и двухосные сита. Амплитуда 19 мм обеспечивает самую высокую передачу энергии в линейке продуктов для удаления прилипших частиц.

Горизонтальная дека для максимального времени удерживания. Почти плоская дека сита удваивает время удерживания материала по сравнению с наклонными ситами, обеспечивая точную точность градации при высокой производительности, что важно для автомагистралей, железных дорог и мостов с не подлежащими обсуждению характеристиками заполнителя.

Специально разработано для липких материалов: эллиптическая траектория с амплитудой высокой энергии 19 мм разбивает глиняные частицы, которые ослепляют обычные сита. Перерабатывает выветрелые породы Гоби, глинистые заполнители и высоковлажные карьерные материалы в производственном объеме без засоров.

Сверхширокий низкоскоростной питатель: подающий конвейер длиной 1,4 м с низкоскоростным высокомоментным приводом обеспечивает прямую загрузку экскаватора. Широкая лента и низкая скорость работы исключают скачки материала и застревание бункера, равномерно распределяя корм по всей ширине сита.

Гусеничное шасси с гидравлической стабилизацией: перемещается по пустынной местности Гоби, по карьерам и неровным участкам. Гидравлические опоры раскрываются во время работы, чтобы зафиксировать уровень станции, поддерживая постоянную вибрацию на наклонной или мягкой почве.

Четырехсортная разгрузка с помощью гидравлических складных конвейеров: специальные конвейеры для крупных, средних, средне-мелких и мелких фракций. Конвейер грубой очистки складывается гидравлически для обеспечения доступа для обслуживания; Все конвейеры оснащены очистителями головки и хвоста для защиты лент и продления срока службы.

Пример 1: Монголия — Трансгобийская железная дорога (грузовой коридор длиной 280 км)

Выветрелая порода Гоби с 12–18% частиц глины затмила обычные экраны в течение нескольких часов. Для проекта линейной инфраструктуры были развернуты две гусеничные станции горизонтального просеивания.

• Производительность: 350 т/ч на станцию ​​(700 т/ч вместе взятых)
• Материал: выветрелая горная порода Гоби, 0–100 мм, для земляного полотна и балласта.
• Результат: ослепление сеткой уменьшено на 85%; соответствие градации достигло 98,5% (против 91% ранее)
• Мобильность: 12 переездов по коридору длиной 280 км, каждый менее 3 часов.
• Производительность: 1,2 миллиона тонн обработано за 8 месяцев, отсутствие крупных простоев.

«Трехосевая эллиптическая вибрация стала прорывом. Амплитуда 19 мм сохраняет поверхность экрана живой — материал не скапливается и не склеивается. Для липкого материала Гоби это единственная технология просеивания, которая работает в промышленных масштабах».

Пример 2: Расширение кольцевой дороги Саудовская Аравия — Эр-Рияд

Наклонные вибрационные грохоты подрядчика не могли постоянно соответствовать характеристикам заполнителя Saudi Aramco класса A (0–5/5–12/12–20/20–30 мм) для асфальтового покрытия.

• Производительность: четырехступенчатая прецизионная производительность 280 т/ч.
• Материал: Известняковый щебень, фракция 0–40 мм после вторичного дробления.
• Результат: соответствие градации улучшилось с 87% до 99,2%.
• Окружающая среда: карьер в пустыне, температура окружающей среды 48°C — термическая деградация отсутствует.

«На наклонных ситах материал перемещается слишком быстро — мы удвоили время удерживания на горизонтальной платформе, и кривые градации в конечном итоге каждую смену не выходили за пределы спецификации».

Вариант 3: Горное шоссе Турция — Восточная Анатолия (95 км, -30°C зимой)

Устойчивость к замораживанию-оттаиванию требовала точной сортировки заполнителя. Местный базальт содержал липкую выветрившуюся глину, которая зимой требовала интенсивной промывки водой — до тех пор, пока сам процесс промывки не замерзал.

• Производительность: 250 т/ч в минусовых условиях.
• Материал: Базальт, сырье щековой дробилки первичного дробления размером 0–60 мм с поверхностным материалом, связанным с глиной.
• Результат: полное исключение этапа стирки — экономия 80 000 литров воды в день.
• Надежность: две полные зимы (от -25°C до -30°C) без простоев в холодную погоду.

«Устранение воды устранило риск замерзания, из-за которого мы останавливались каждую предыдущую зиму. Высокоамплитудная эллиптическая вибрация отделяет глину от сухого базальта — две полные зимы без единого дня простоя, связанного с погодными условиями».

Часто задаваемые вопросы

Вопрос 1: Чем технология трехосной эллиптической вибрации горизонтальной сортировочной станции на гусеничном ходу превосходит традиционные одноосные круговые и двухосные линейные вибрационные сита?

Ответ: Трехосевая эллиптическая вибрация обеспечивает фундаментальное преимущество в производительности, устраняя присущий компромисс между двумя традиционными режимами просеивания. Одноосные круглые сита превосходно справляются с расслаиванием материала (наслоением мелких частиц вниз), но продвигают материал медленно и неравномерно, что снижает производительность. Двухосные линейные сита быстро перемещают материал по деке, но обеспечивают слабое расслоение, в результате чего мелкие частицы задерживаются в грубом слое и не попадают в отверстия сита, что снижает точность градации. Эллиптическая вибрация, генерируемая трехосной системой, одновременно выполняет оба действия: круговая составляющая идеально расслаивает слой материала, а линейная составляющая продвигает расслоенный материал с контролируемой скоростью. Это означает, что каждая частица имеет больше возможностей контакта с отверстиями сита, сохраняя при этом правильное расположение слоев, что приводит к более высокой производительности И более высокой точности градации на той же площади сита. В частности, для липких материалов эллиптическое движение с высокой амплитудой 19 мм генерирует достаточно энергии, чтобы дезагрегировать прилипшие частицы, которые ослепили бы обычные сетки сита.

Вопрос 2: Почему установка по переработке клейких материалов с эллиптическим горизонтальным вибрационным ситом является предпочтительным решением для выветрившихся горных пород и глиняных заполнителей Гоби?

Ответ: Выветренная горная порода Гоби и содержащие глину заполнители представляют собой уникальную двойную задачу: материал одновременно является абразивным (вызывает быстрый износ сетки сита) и клейким (мелкие частицы связываются с крупными частицами или закрывают отверстия сетки). Традиционное оборудование для досмотра терпит неудачу по крайней мере на одном из этих фронтов. Трехосная эллиптическая горизонтальная станция решает обе задачи: эллиптическое движение с высокой амплитудой 19 мм применяет агрессивную энергию дезагрегации, которая разрушает связи глины между мелкими и крупными частицами, а горизонтальная ориентация деки обеспечивает увеличенное время удерживания материала для полного разделения. Важно отметить, что поскольку сито расположено горизонтально (не наклонено), разрозненная мелочь успевает упасть под действием силы тяжести через отверстия, а не уносится вперед вместе с крупной фракцией до завершения разделения. Эта комбинация — высокоэнергетическая дезагрегация плюс увеличенное время разделения — делает эллиптическое горизонтальное просеивание уникально эффективным для липких материалов, которое превосходит все другие технологии просеивания.

Вопрос 3: Какого уровня точности может достичь готовое решение для сортировки заполнителя с трехосным приводом горизонтальной сортировочной станции для соответствия высоким стандартам инфраструктуры?

Ответ: Горизонтальная трехосная эллиптическая станция стабильно обеспечивает соответствие градации 98–99 % в соответствии со строгими требованиями инфраструктуры (автомагистраль, железная дорога, мост), что значительно превышает диапазон 85–92 %, типичный для наклонных одноосных или двухосных экранов. Три конструктивных фактора обеспечивают такую ​​точность: (1) горизонтальная ориентация деки удваивает время удерживания материала по сравнению с типичным наклоном в 20°, гарантируя, что каждая частица имеет множество возможностей контакта с апертурой; (2) эллиптическая вибрация поддерживает идеальное расслоение частиц на протяжении всего перемещения деки, предотвращая «захват мелких частиц», который приводит к несоответствию грубых градаций; (3) сверхширокий подающий конвейер длиной 1,4 м с низкоскоростным высокомоментным приводом обеспечивает равномерную подачу без скачков, устраняя колебания скорости подачи, которые ухудшают стабильность сортировки на обычном оборудовании. В нашем проекте автомагистрали в Саудовской Аравии соответствие градации улучшилось с 87 % при использовании предыдущих наклонных грохотов подрядчика до 99,2 % при использовании горизонтальной эллиптической станции — улучшение на 12,2 процентных пункта, которое полностью исключило отбраковку материала и затраты на переработку.

Готовы достичь непревзойденной точности скрининга?

Гусеничная горизонтальная сортировочная станция Zhongyu Dingli с технологией трехосной эллиптической вибрации обеспечивает то, на что не способен ни один обычный вибрационный грохот: высокоамплитудную обработку липкого материала, точность градации горизонтальной деки и гибкость мобильного гусеничного механизма в одной интегрированной станции.

Свяжитесь с нами сегодня, чтобы получить индивидуальное решение для трехосного эллиптического просеивания, разработанное с учетом ваших конкретных характеристик материала, требований к градации и условий площадки.
