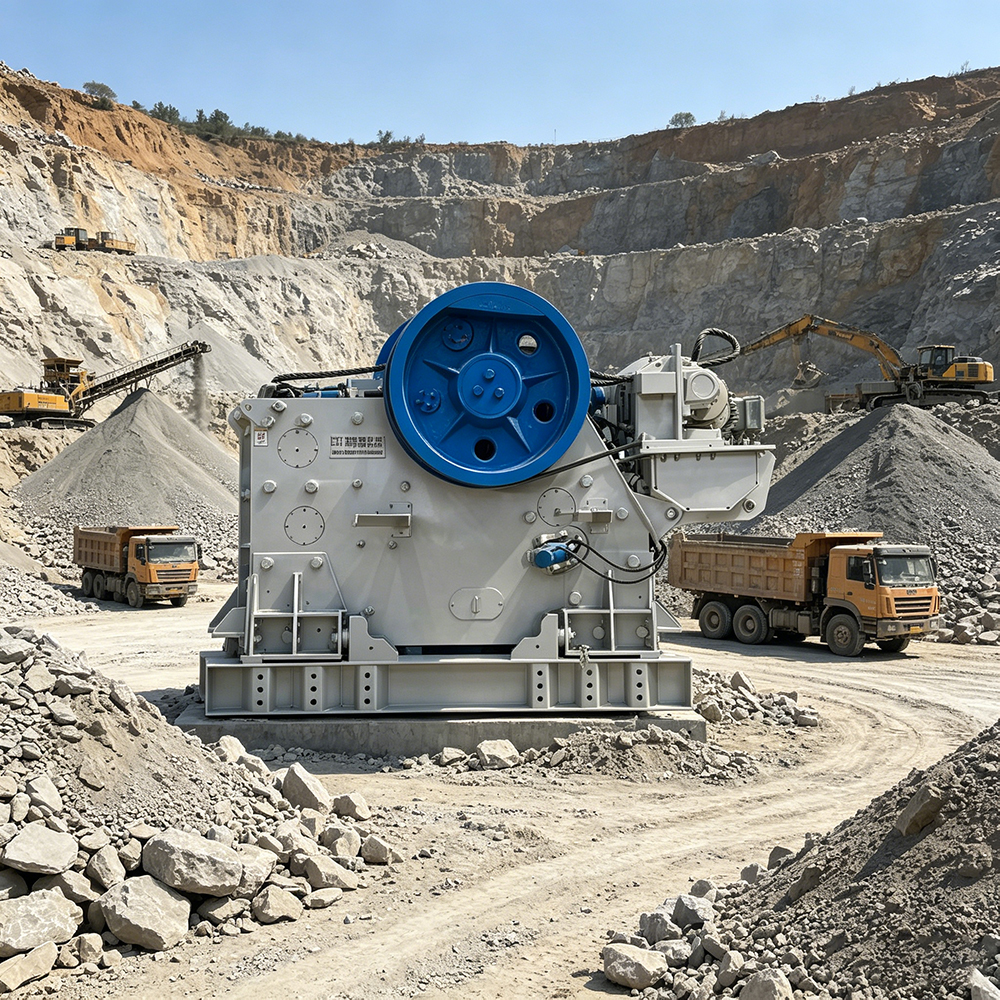

Обзор оборудования щековой дробилки
Щековая дробилка мелкого дробления PEX — это высокоэффективная дробильная машина, специально разработанная для вторичного и третичного тонкого дробления на линиях по производству песка и заполнителей, а также для подачи в системы производства песка. Используется совместно с щековыми дробилками первичного дробления для переработки материалов средней твердости в однородные мелкие заполнители и подачу промышленного песка. Дробилка имеет оптимизированную конструкцию дробильной камеры с точно подобранным углом захвата и ходом дробления, что обеспечивает значительно более высокую степень измельчения и равномерную производительность с низким содержанием хлопьев и удлинений. Он оснащен высококачественными подшипниками увеличенного размера, предназначенными для тяжелых условий эксплуатации, которые продлевают срок службы на 30% по сравнению со стандартными моделями и значительно повышают надежность. Интегрированная база двигателя устраняет необходимость в отдельной монтажной платформе, сокращая затраты и время на установку, обеспечивая при этом точное выравнивание двигателя и дробилки для эффективной и стабильной передачи мощности. Благодаря высокому коэффициенту измельчения, низким эксплуатационным расходам и длительному сроку службы щековая дробилка мелкого дробления PEX широко используется в непрерывных производственных процессах, таких как мелкое дробление заполнителя, подготовка промышленного песка, тонкое дробление горнодобывающего материала и переработка строительных отходов.
Основные характеристики щековой дробилки

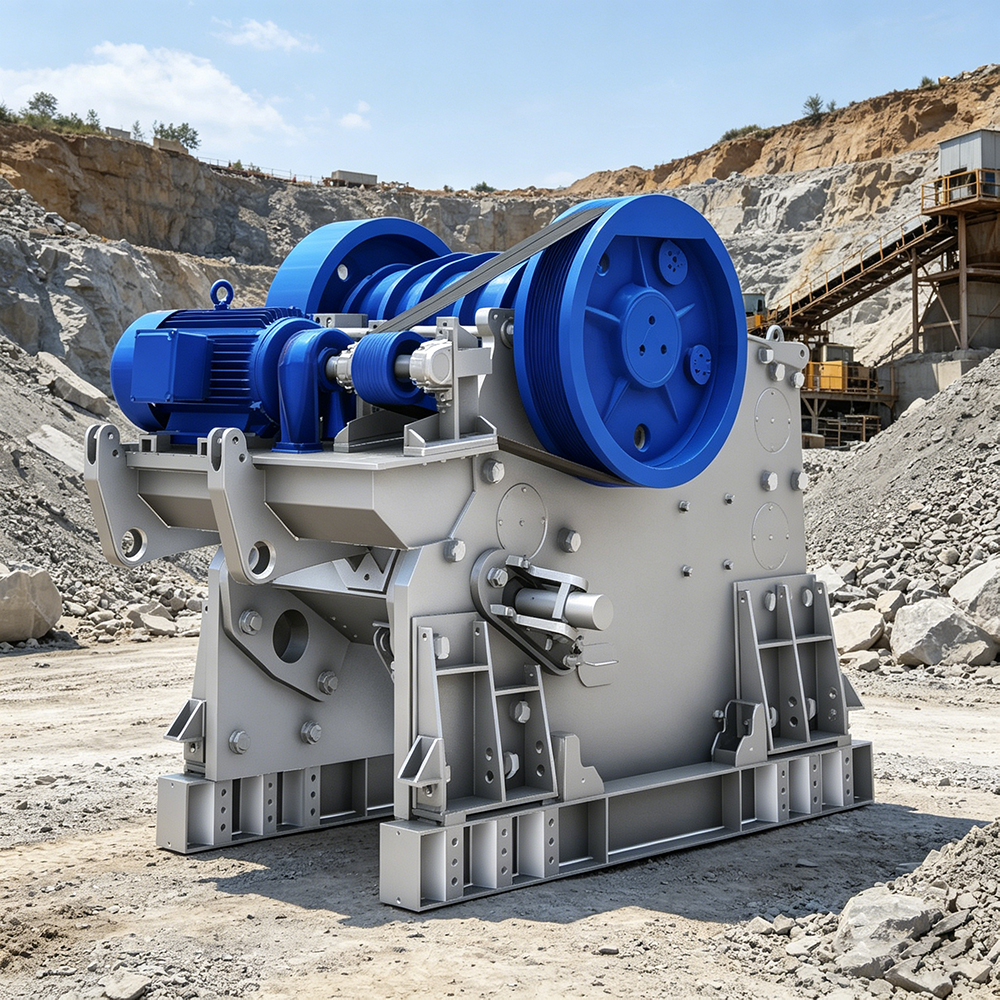

Интегрированная база двигателя – не требуется специальная платформа, экономия времени и средств на установку, точная и эффективная передача мощности
Высококачественные подшипники увеличенного размера, предназначенные для тяжелых условий эксплуатации: срок службы увеличивается на 30 %, сокращаются незапланированные простои и затраты на техническое обслуживание.
Оптимизированная камера дробления – точно подобранный угол захвата и ход, высокая степень измельчения, равномерный выход мелкой фракции.
Высокий коэффициент редукции снижает нагрузку на рециркуляцию, хорошая форма продукта, значительно повышается общая эффективность.

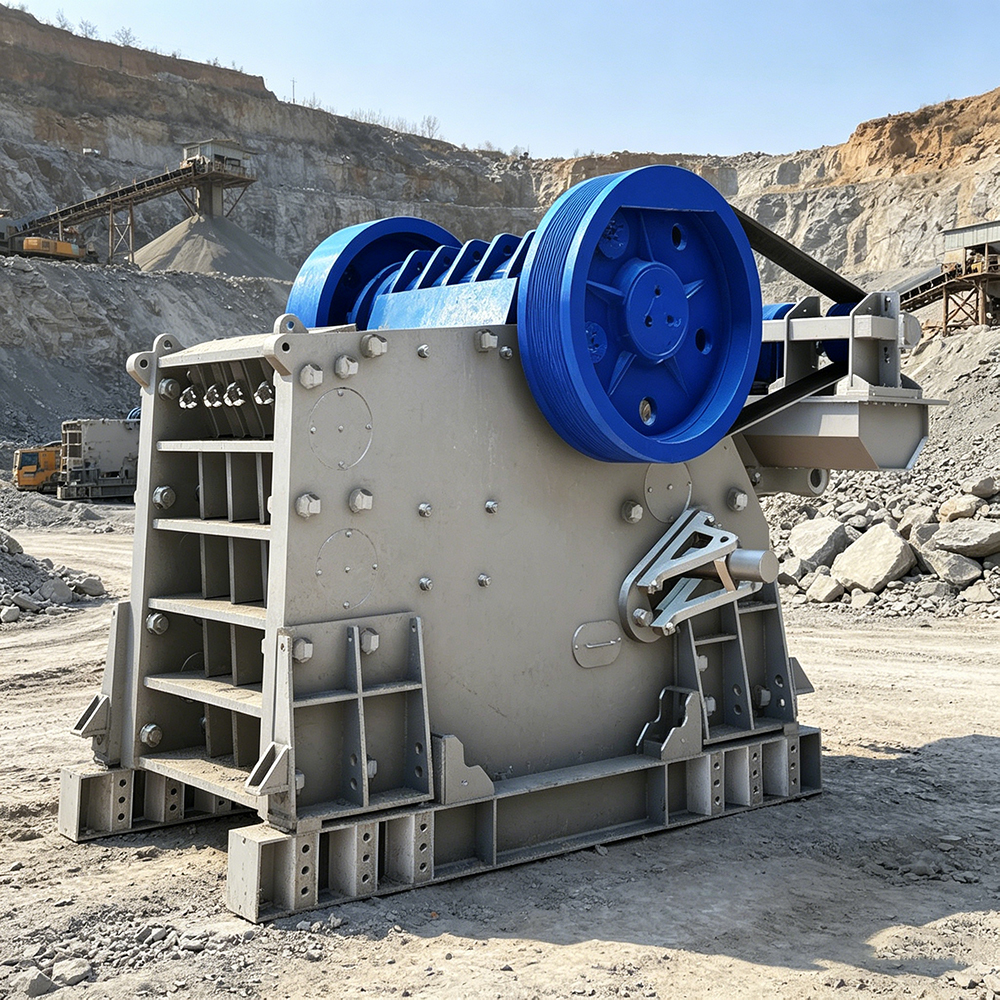

Цельная конструкция для тяжелых условий эксплуатации – подходит для непрерывного высокоинтенсивного производства, низкие общие эксплуатационные расходы в течение жизненного цикла.
Применение щековой дробилки
Вторичное и третичное тонкое дробление на линиях по производству заполнителей – получение высококачественных заполнителей с хорошей фракцией
Подготовка питания для линий по производству промышленного песка – обеспечение однородной подачи для машин по производству песка
Тонкое дробление горнорудного сырья – гранита, базальта, известняка, речной гальки и других руд средней твердости.
Переработка строительных отходов – мелкое дробление и извлечение заполнителей из отходов бетона, кирпича и каменной кладки.
Подготовка сырья для заводов товарного бетона – мелкое дробление и подача песка на месте.
Индивидуальная технологическая схема щековой дробилки
Пример: линия вторичного тонкого дробления заполнителей производительностью 200 т/ч:
Вибрационный питатель → Первичная щековая дробилка PE → Уравнительный бункер → Щековая дробилка мелкого дробления PEX (вторичное дробление) → Круговое виброгрохот (классификация) → Возврат замкнутого цикла → 5‑10 мм + 10‑20 мм + 20‑31,5 мм хорошо фракционированные заполнители
Щековая дробилка Дополнительные конфигурации:
Трехступенчатое приготовление песка: Первичный полиэтилен → Мелкий полиэтилен → Ударная дробилка с вертикальным валом (пескогенератор), доля искусственного песка (0‑5 мм) ≥40 %.
Опция мокрого просеивания: добавьте установку для промывки и восстановления песка для получения более чистых заполнителей с контролируемым содержанием глины.
Мобильная конфигурация: Мобильная щековая дробильная установка на гусеничном ходу для быстрого развертывания на свалках строительных отходов.
Услуги щековой дробилки
Разработка решения: Основываясь на твердости материала, требованиях к степени измельчения и целевых показателях производительности, мы обеспечиваем выбор комбинации первичной и щековой дробилки мелкого дробления, расчеты технологического процесса, планирование компоновки оборудования и анализ инвестиций – предоставляя комплексное техническое решение.
Производство оборудования: Собственное производство основной рамы PEX, узла подвижной челюсти, корпусов подшипников увеличенного размера, пластин челюсти и т. д. в соответствии с системой качества ISO. Варианты материала пластины губок: сталь с высоким содержанием марганца или композитный износостойкий сплав. Поддержка нестандартной настройки отверстия подачи.
Установка и ввод в эксплуатацию: наши инженеры выезжают на объект, чтобы руководить фундаментными работами, расположением оборудования, выравниванием привода, проведением испытаний на холостом ходу и нагрузочными испытаниями до тех пор, пока не будут выполнены критерии мощности и выходного размера.
Аутсорсинг эксплуатации и технического обслуживания: услуги по эксплуатации и техническому обслуживанию на протяжении всего жизненного цикла, включая регулярные проверки, мониторинг износа щек, поставку запасных частей, обучение операторов и удаленную диагностику неисправностей. Дополнительный договор на ежегодное обслуживание.
Пример зарубежного проекта щековой дробилки
На крупной базе по производству строительных заполнителей в Дананге, Вьетнам, сырьем является гранит из местного карьера с твердостью f=10‑13 и годовой проектной производительностью 1,5 миллиона тонн заполнителей. Для вторичного этапа тонкого дробления были выбраны две щековые дробилки мелкого дробления PEX‑300×1300, а также предшествующие щековые дробилки первичного дробления PE‑750×1060. Проектная мощность единичного агрегата составила 120 т/ч, фактическая — 125‑135 т/ч. Интегрированная конструкция основания двигателя сократила время установки двух щековых дробилок мелкого дробления PEX примерно на 40 % по сравнению с традиционными типами с раздельной базой, а ввод в эксплуатацию был завершен всего за пять дней. Подшипники увеличенного размера для тяжелых условий эксплуатации работают без замены более двух лет, тогда как обычные подшипники того же размера ранее требовали замены каждые 8-10 месяцев. Готовые заполнители размером 5–20 мм хорошо сортируются, однородны и полностью соответствуют стандартам заполнителей C40‑C50 местных заводов по производству готовых смесей во Вьетнаме. Клиент сообщает о стабильном коэффициенте готовности оборудования выше 93%, простоте эксплуатации и обслуживания, а также рекомендовал дробилку PEX нескольким производителям песка и заполнителя в Дананге.
Технические параметры:
| Model |
Inlet size( mm ) |
Processing capacity( t/h ) |
| DLEV106 |
1060×700 |
200～300 |
| DLEV125 |
1250×950 |
400～500 |
| DLEV140 |
1400×1070 |
600～700 |
| DLEV160 |
1600×1200 |
700～1000 |
Щековая дробилка: часто задаваемые вопросы
В1: В чем разница между щековой дробилкой мелкого дробления PEX и обычной щековой дробилкой? Когда необходима щековая дробилка мелкого помола?
Ответ: Самая большая разница заключается в конструкции камеры дробления: PEX имеет более крутой угол захвата и более длинную параллельную зону дробления, что обеспечивает более высокую степень измельчения и более мелкую и равномерную продукцию. Если вам необходимо производить мелкие заполнители размером 5–30 мм или обеспечить равномерную подачу в машину для производства песка, щековая дробилка для первичного полиэтилена сама по себе не может удовлетворить эти требования. В таких случаях щековая дробилка мелкого дробления PEX должна быть добавлена после первичного дробления в качестве вторичной или третичной дробилки. Проще говоря: PE измельчает большие камни на мелкие кусочки; PEX измельчает мелкие детали до мелких частиц.
В2: Может ли щековая дробилка мелкого дробления PEX заменить конусную дробилку для вторичного тонкого дробления? Что более экономично?
Ответ: Это зависит от твердости материала и масштаба производства. Для материалов средней твердости, таких как речная галька и известняк, а также для производственных линий производительностью менее 300 т/ч щековая дробилка мелкого дробления PEX может полностью заменить конусную дробилку для вторичного тонкого дробления. Инвестиционные затраты на оборудование составляют всего 55‑65% от стоимости конусной дробилки той же мощности. Более того, PEX имеет более простую конструкцию, более простое обслуживание и не требует сложных гидравлических или смазочных систем. Однако для материалов высокой твердости, таких как гранит и базальт, или для линий большой производительности выше 500 т/ч принцип межчастичного дробления и меньший расход изнашиваемых деталей конусной дробилки по-прежнему дают преимущества. Прежде чем принимать решение, мы рекомендуем предоставить сравнительные данные испытаний на дробление с учетом вашего конкретного материала и мощности.
Вопрос 3: Высокая ли частота технического обслуживания и стоимость изнашиваемых деталей щековой дробилки мелкого дробления PEX?
Ответ: Основными изнашиваемыми частями щековой дробилки мелкого дробления PEX являются щековые пластины (подвижные и неподвижные). В условиях тонкого дробления щековые пластины из высокомарганцевой стали обычно имеют срок службы 15–20 дней (около 25 000–30 000 тонн на комплект), тогда как износостойкие пластины из легированных сплавов могут служить 25–35 дней. Замена проста: ослабьте клиновые болты, снимите старые пластины, установите новые и затяните. Полная замена челюстной пластины занимает около 3-4 часов. Из расчета 4000 часов работы в год ежегодная стоимость замены составляет около 8-12% от общего объема инвестиций в оборудование, что относительно мало среди аналогичного оборудования для мелкого дробления. Подшипники увеличенного размера рассчитаны на срок службы более двух лет, что еще больше снижает риск незапланированных простоев.
Вы планируете линию по производству заполнителя или проект по производству промышленного песка? Вы выбрали подходящее оборудование для вторичного дробления? Наша команда инженеров может предоставить оптимальную комбинацию щековой дробилки первичного и мелкого дробления, а также бесплатные испытания на дробление с учетом характеристик вашего сырья и требований к продукту. Свяжитесь с нами для получения технических характеристик щековой дробилки мелкого дробления PEX, рекомендаций по выбору и последних предложений. Индивидуальное решение будет предоставлено в течение 24 часов.
